Sistema di Sicurezza-PV
Sistema di sicurezza per Impianti Fotovoltaici - danneggiamenti e furti
Uno dei settori economici più dinamici oggi - nonostante la crisi economica - è quello delle fonti di energia rinnovabile, in particolare il settore dell'energia solare.
L'uso dei pannelli solari quale risorsa energetica alternativa ad uso familiare (impianti in/on grid di piccole o minime dimensioni) e industriale (installazioni di grandi estensioni sia su terra che sui tetti dei fabbricati) è infatti in continuo aumento per ovviare ai rialzi dei costi dell'energia elettrica da fonti tradizionali.
Impianto a pannelli solari
Per ottenere il massimo dal proprio impianto occorre monitorare che non solo l'efficienza energetica sia costante ma anche evitare che un qualsiasi evento esterno ne comprometta l'efficacia: un malfunzionamento imprevisto, un atto di vandalismo o sabotaggio fino ad un tentativo di furto.
Normalmente il sistema di informazione e controllo dell' impianto solare indica quando e quanta energia viene prodotta, ma non e' in grado di inviare un allarme in caso di tentativo di furto-danneggiamento dei pannelli solari, azioni di taglio o sabotaggio sui cavi per compromettere l'integrita' dell'impianto e/o la produzione di energia elettrica.
Tradizionalmente la protezione di un impianto di pannelli solari e' demandata alla protezione perimetrale dell'area di installazione o del terreno: sistema TVCC, microonde o infrarossi sensori (barriere), protezione recinzione, rilevamento passi...
Un'altra opzione è invece la protezione dell'impianto stesso (il pannello) in aggiunta al sistema principale o quale soluzione unica, grazie al monitoraggio delle "stringhe" usate per il "trasporto" dell'energia generata e/o dei pannelli stessi in caso di tentativo di rimozione fisica degli stessi.
Il vantaggio della protezione tramite "stringhe" è la fonte dell'informazione ossia il pannello solare stesso.
Durante la progettazione abbiamo tenuto presente due aspetti:
Invio notifica:
in caso di atti vandalici e furti, sia diurni che notturni, su cicli di 24 ore avremo notifica se i pannelli solari non produrranno elettricità come di consueto.
Monitoraggio:
con Solar Sentry, i pannelli solari vengono costantemente monitorati. Il sistema utilizza il tracciamento della tensione e connettori sul circuito per rilevare eventuali furti o guasti, giorno e notte! Cinque diversi tipi di uscita informeranno sullo stato corretto dell'alimentazione. Investi oggi in questa semplice soluzione oggi per la tranquillità di domani!

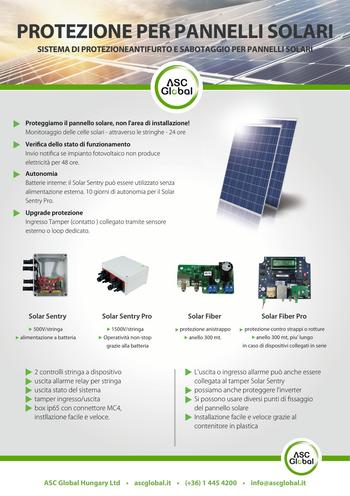

Dispositivi Solar Sentry
L'installazione è semplice e veloce perché possiamo inserirlo nel circuito solare con il connettore veloce MK4a. Attraverso le uscite (5 tipi), riceviamo notifiche circa il funzionamento dell'impianto e l'allarme dai pannelli solari.
Solar Fiber
I sistemi monitorano l'integrita' della fibra ottica (taglio, rottura, piegamento, lacerazione del cavo, spostamento dei pannelli) che collega ad anello i pannelli solari installati in serie. A seconda della posizione di installazione dei pannelli solari, sono disponibili diversi occhielli di fissaggio che possono essere installati facilmente e rapidamente.
Solar Fiber - Sistema di sicurezza antifurto PV Solar
Solar Fiber Sistema di protezione in fibra ottica per celle solari
Sistema di protezione per pannelli solari, invia una notifica in caso di evento allarme (loop break), nell'arco delle 24 ore. La fibra ottica è collegata direttamente al controller, che rileva il taglio della fibra. In caso di condizioni meteo avverse (come vento, pioggia o neve) le stesse non verrano rilevate come condizione di invio allarme. La fibra ottica contenuta nel cavo in plastica non è soggetta a disturbi elettromagnetici. La lunghezza massima di una fibra è di 300 m, ma la distanza può essere aumentata collegando più dispositivi dello stesso tipo.
Il sistema di allarme antifurto è composto da 3 parti:
- La centrale, che invia un segnale luminoso e ne verifica la ricezione, generando un allarme in caso di rottura del cavo
- Il cavo in fibra ottica (con filtri UV, può essere installato alla luce diretta del sole) che trasmette il segnale luminoso
- Elementi aggiuntivi, che fissano la fibra ottica alle celle solari (viti filettate, elementi di fissaggio)
Connettori:
- Uscita ottica (RX)
- Uscita ottica (TX)
- Uscita allarme (relè)
- Interruttore antimanomissione
Solar Sentry - Solar Sentry - Sistema di sicurezza per impianti PV, 2 stringhe (2x500V) con batteria
Sistema di sicurezza antifurto PV Solar
Il Solar Sentry è stato sviluppato per proteggere i pannelli solari, grazie ai quali possiamo ricevere notifiche in caso di furto o interruzione/cortocircuito sia di giorno che di notte. Monitora anche se la tensione arriva attraverso le stringhe, quindi può indicare se il circuito è corretto ma non arriva tensione dalle celle solari.
- 2 ingressi SOLAR (STRINGA)
- Ingresso max. 500VDC/STRINGA
- 2 uscite allarme del circuito SOLAR a potenziale zero (SOLAR1 e SOLAR2)
- Feedback uscita stato in vita - Uscita Open Collector (OC) max. con tensione 20V (NO/NC)
- Feedback funzionamento batteria - Uscita Open Collector (OC) max. con tensione 20V (NO/NC)
- Feedback uscita manomissione - Uscita Open Collector (OC) max. con tensione 20V (NO/NC)
- 1 ingresso antimanomissione (contatto pulito)
- Assemblato in scatola IP65 con connettori MC4
- il dispositivo contiene n° 1 ProBattery2000, un'altra batteria puo' essere aggiunta ( max 2)
Solar Sentry GSM - Sistema di sicurezza per impianti PV, a 2 stringhe (2x500V) con batteria e comunicatore GSM/GPRS
Sistema di sicurezza antifurto PV Solar
Il Solar Sentry è stato sviluppato per proteggere i pannelli solari, grazie ai quali possiamo ricevere notifiche in caso di furto o interruzione/cortocircuito sia di giorno che di notte. Monitora anche se la tensione arriva attraverso le stringhe, quindi può indicare se il circuito è corretto ma non arriva tensione dalle celle solari.
- 2 ingressi SOLAR (STRINGA)
- Ingresso max. 500VDC/STRINGA
- 2 uscite allarme del circuito SOLAR a potenziale zero (SOLAR1 e SOLAR2)
- Feedback uscita stato in vita - Uscita Open Collector (OC) max. con tensione 20V (NO/NC)
- Feedback funzionamento batteria - Uscita Open Collector (OC) max. con tensione 20V (NO/NC)
- Feedback uscita manomissione - Uscita Open Collector (OC) max. con tensione 20V (NO/NC)
- 1 ingresso antimanomissione (contatto pulito)
- Assemblato in scatola IP65 con connettori MC4
- il dispositivo contiene n° 1 ProBattery2000, un'altra batteria puo' essere aggiunta ( max 2)
- invio del segnale di allarme/stato da 5 ingressi fino ad 8 numeri telefonici via SMS e messaggi vocali preregistrati
- i segnali in ingresso possono essere inviati alla Vigilanza via Contact ID tramite chiamata vocale e dati via GPRS
Solar Sentry 4G - Sistema di sicurezza per impianti PV, a 2 stringhe (2x500V) con batteria e comunicatore 4G
Sistema di sicurezza antifurto PV Solar
Il Solar Sentry è stato sviluppato per proteggere i pannelli solari, grazie ai quali possiamo ricevere notifiche in caso di furto o interruzione/cortocircuito sia di giorno che di notte. Monitora anche se la tensione arriva attraverso le stringhe, quindi può indicare se il circuito è corretto ma non arriva tensione dalle celle solari.
- 2 ingressi SOLAR (STRINGA)
- Ingresso max. 500VDC/STRINGA
- 2 uscite allarme del circuito SOLAR a potenziale zero (SOLAR1 e SOLAR2)
- Feedback uscita stato in vita - Uscita Open Collector (OC) max. con tensione 20V (NO/NC)
- Feedback funzionamento batteria - Uscita Open Collector (OC) max. con tensione 20V (NO/NC)
- Feedback uscita manomissione - Uscita Open Collector (OC) max. con tensione 20V (NO/NC)
- 1 ingresso antimanomissione (contatto pulito)
- Assemblato in scatola IP65 con connettori MC4
- il dispositivo contiene n° 1 ProBattery2000, un'altra batteria puo' essere aggiunta ( max 2)
- invio del segnale di allarme/stato da 5 ingressi fino ad 8 numeri telefonici via SMS e messaggi vocali preregistrati
- i segnali in ingresso possono essere inviati alla Vigilanza via Contact ID tramite chiamata vocale e dati via GPRS/3G/4G
Solar Sentry Pro - Sistema di sicurezza per impianti PV, 2 stringhe (2x1500V)
Sistema di sicurezza antifurto PV Solar
Il Solar Sentry è stato sviluppato per proteggere i pannelli solari, grazie ai quali possiamo ricevere notifiche in caso di furto o interruzione/cortocircuito sia di giorno che di notte. Monitora anche se la tensione arriva attraverso le stringhe, quindi può indicare se il circuito è corretto ma non arriva tensione dalle celle solari.
- 2 ingressi SOLAR (STRINGA)
- Ingresso max. 1500VDC/STRINGA
- 2 uscite allarme del circuito SOLAR a potenziale zero (SOLAR1 e SOLAR2)
- Feedback uscita stato in vita - Uscita Open Collector (OC) max. con tensione 20V (NO/NC)
- Feedback funzionamento batteria - Uscita Open Collector (OC) max. con tensione 20V (NO/NC)
- Feedback uscita manomissione - Uscita Open Collector (OC) max. con tensione 20V (NO/NC)
- 1 ingresso antimanomissione (contatto pulito)
- Assemblato in scatola IP65 con connettori MC4
Solar Fiber Pro - Sistema di sicurezza antifurto PV Solar
Solar Fiber Pro Sistema di protezione in fibra ottica per celle solari
Il sistema è stato pensato come protezione per i pannelli solari: permette di inviare notifiche 24 ore su 24 in caso di furto o anche di spostamento dei pannelli (rottura/manomissione del cavo ). La fibra ottica è collegata direttamente al controller, che rileva il taglio della fibra. In caso di condizioni meteo avverse (come vento, pioggia o neve) le stesse non verrano rilevate come condizione di invio allarme. La fibra ottica contenuta nel cavo in plastica non è soggetta a disturbi elettromagnetici. La lunghezza massima di una fibra è di 300 m, ma la distanza può essere aumentata collegando più dispositivi dello stesso tipo.
Il sistema di allarme antifurto è composto da 3 parti:
- La centrale, che invia un segnale luminoso e ne verifica la ricezione, generando un allarme in caso di rottura del cavo
- Il cavo in fibra ottica (con filtri UV, può essere installato alla luce diretta del sole) che trasmette il segnale luminoso
- Elementi aggiuntivi, che fissano la fibra ottica alle celle solari (viti filettate, elementi di fissaggio)
Connettori:
- Uno schermo ben visibile per le informazioni da visualizzare
- Uscita ottica (RX)
- Uscita ottica (TX)
- Uscita allarme (relè)
- Uscita ottica allarme (opzionale)
- Interruttore antimanomissione
